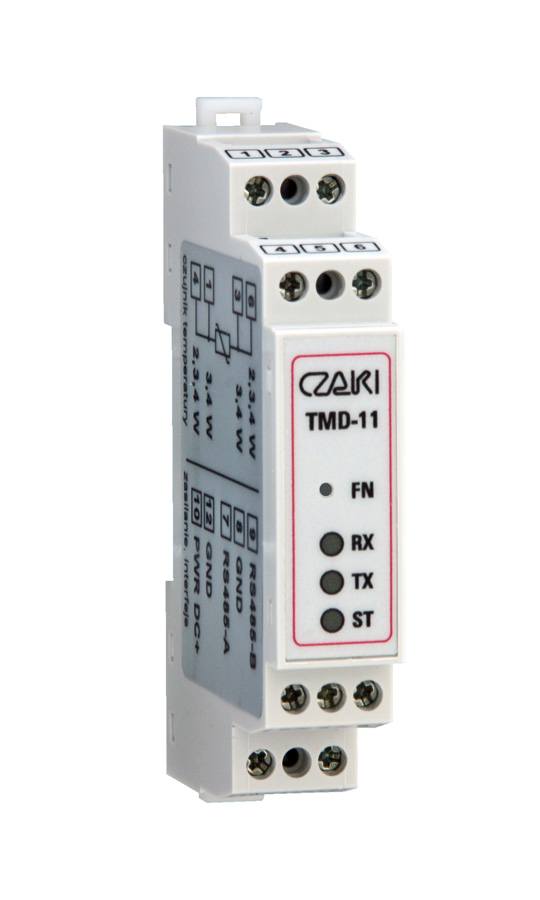

Przetwornik temperatury TMD-11 (na szynę DIN, MODBUS-RTU, Pt100)
Opis produktu
Przetwornik temperatury do współpracy z czujnikami termorezystancyjnymi (Pt100, Ni100), interfejsem RS-485, z protokołem komunikacyjnym Modbus-RTU. Przetwornik charakteryzuje się wysoką dokładnością przetwarzania, niskim dryftem temperaturowym i wysoką odpornością na zakłócenia. Może współpracować z dowolnym systemem automatyki opartym na magistrali RS-485 i protokole Modbus-RTU, w szczególności z wielokanałowym rejestratorem temperatury WRT-16M.
Do konfiguracji przetwornika służy program tmd11cfg. TMD-11 można podłączyć do portu USB komputera za pomocą interfejsu IF-485U.
- współpraca z czujnikami temperatury: Pt100 lub Ni100
- podłączenie czujnika 2, 3 lub 4 przewodowe
- wysoka dokładność pomiarów
- interfejs RS485 z protokołem komunikacyjnym MODBUS-RTU
- współpraca do 247 przetworników na wspólnej magistrali
- oddzielna sygnalizacja odbioru i nadawania komunikatów (diody RX i TX)
- sygnalizacja stanu przetwornika (dioda ST)
- przycisk konfiguracji (FN) – stałe ustawienia transmisji
- obudowa przeznaczona do montażu na szynie 35 mm, DIN EN 50022-35
Dane techniczne
| Typ czujnika wejściowego | Pt100 (PN-EN 60751), Ni100 (PN-83/M.-53852) |
| Podłączenie czujnika | 2, 3 lub 4 przewodowe |
| Zakres pomiarowy | -200 … 850°C (Pt100) -60 … 180°C (Ni100) |
| Prąd pomiarowy Pt100, Ni100 | 0,2 mA |
| Błąd przetwarzania | ±(0,05°C + 0,05% wskazania) |
| Dryft temperaturowy | < 0,005% wskazania / °C |
| Czas odpowiedzi | < 0,1s |
| Czas uśredniania pomiarów | < 0,3÷60s (ust fabr. 1 s) |
| Komunikacja | RS-485 |
| Protokół komunikacyjny | MODBUS-RTU |
| Adres sieciowy | 1 … 247 |
| Szybkość transmisji | 9600, 19200, 38400, 57600, 115200 bit/s |
| Parametry transmisji | 8E1, 8O1, 8N1 ( 8 bitów danych + bit kontroli parzystości + bit stop) |
| Separacja galwaniczna | brak |
| Zasilanie | 12 … 36 V DC / 0,2 W |
| Temperatura pracy | 0 … +60°C |
| Wilgotność | < 90% bez kondensacji |
| Wymiary ( wys. x szer. x gł.) / ciężar | 98 x 17,5 x 56,4mm / ok. 50 g |
Załączniki do produktu
220,00 zł
Cena netto
65 w magazynie (może być zamówiony)
