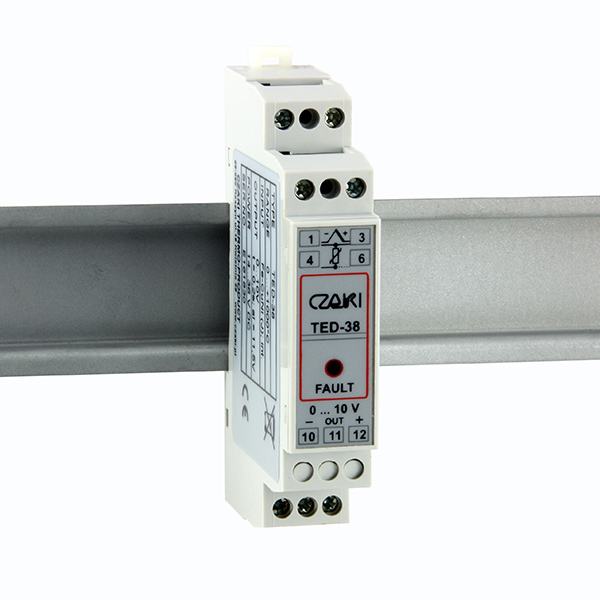

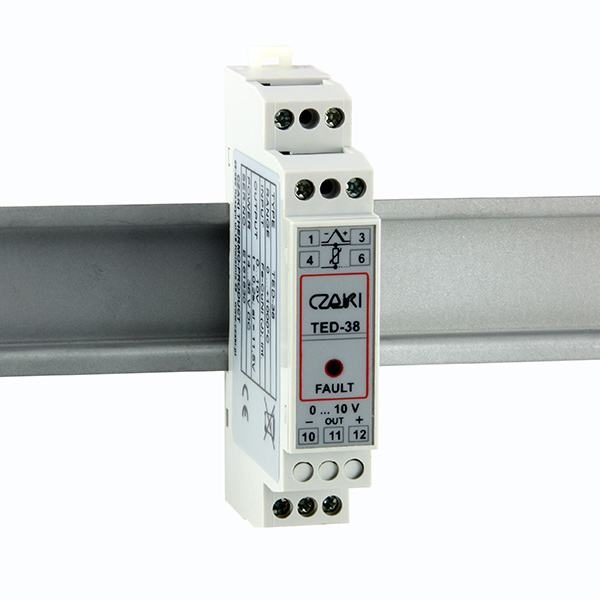

TED-38 Programowalny przetwornik temperatury na szynę DIN z izolacją galwaniczną (wyjście 0-10V)

TED-38 Programowalny przetwornik temperatury na szynę DIN z izolacją galwaniczną (wyjście 0-10V)

Opis produktu

Uniwersalny, programowalny przetwornik pomiarowy z wyjściem napięciowym 0-10V dla czujników temperatury.

Prezentowany przetwornik temperatury posiada:

sygnał wyjściowy napięciowy: 0-10V
galwaniczna izolacja wejście-wyjście
programowalny zakres sygnału wejściowego
programowalny typ czujnika: Pt100, Ni100, J, K, N, S, R, B, T
podłączenie czujnika rezystancyjnego dwuprzewodowe, trójprzewodowe lub czteroprzewodowe
kompensacja zimnych końców termoelementu
optyczna sygnalizacja uszkodzenia czujnika diodą LED
obudowa przystosowana do montażu na szynie 35 mm, DIN EN 50022-35

Dane techniczne

Typ czujnika, zakres pomiarowy	programowalny, patrz karta katalogowa, tabela nr1
Zakres maksymalny, błąd przetwarzania, błąd temperaturowy	patrz karta katalogowa, tabela nr1
Podłączenie czujnika Pt100 lub Ni100	2, 3 lub 4 przewodowe, programowalne
Rezystancja podłączenia 2 i 3 przewodowego Pt100 lub Ni100	<10 Ω na 1 przewód
Korekcja rezystancji podłączenia 2 przewodowego	0,00 …20,00 Ω (suma rezystancji przewodów)
Prąd pomiarowy Pt100 lub Ni100	< 0,25mA
Kompensacja zimnych końców termoelementu	I:wewnętrzna lub E:zewnętrzna, programowalna
Błąd kompensacji wewnętrznej zimnych końców termoelementu	±1 °C
Zewnętrzna kompensacja zimnych końców termoelementu	-50,0 … 100,0 °C, programowalna
Korekcja pomiaru temperatury	±10,0 °C, programowalna
Izolacja galwaniczna wejście – wyjście	500 V AC
Sygnał wyjściowy	N: 0-10V lub I:10-0V, programowalny
Zakres liniowy sygnału wyjściowego	0-10,3V
Opóźnienie sygnału wyjściowego po włączeniu zasilania	ok. 5 s
Tłumienie sygnału wyjściowego (filtr 1-go rzędu)	0,2; 1; 2; 4; 8; 16; 32 s, programowalne
Sygnalizacja uszkodzenia czujnika	L:0 V lub H:11,5 V, LED, programowalna
Zasilanie	14-36 V DC / 18 mA
Temperatura pracy	-20 … +70 °C
Wymiary (wys. x szer. x gł.) / ciężar	98 x 17,5 x 56,4 mm / ok. 50 g

Załączniki do produktu

TED - karta katalogowa TED - instrukcja TED - program konfiguracyjny
