Miernik wilgotności gazów z chłodzonym lustrem CMH-10
Opis produktu

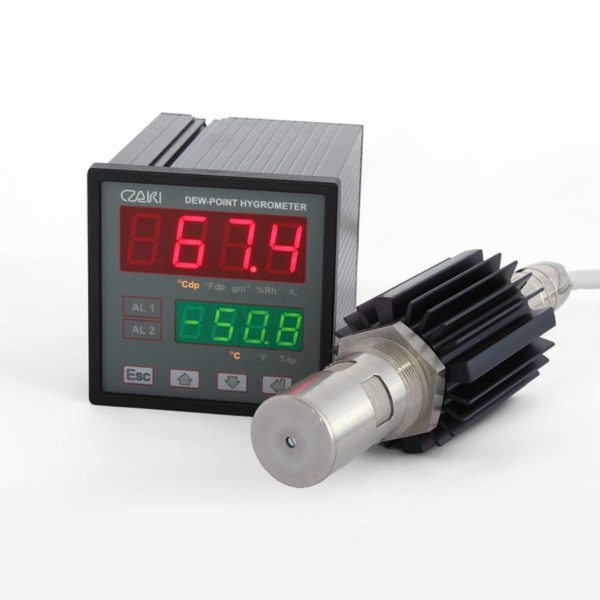

Precyzyjny miernik wilgotności gazów z chłodzonym lustrem. Pomiar wilgotności gazu oparty na definicji temperatury punktu rosy. Miernik oferowany w komplecie z głowicą pomiarową HS-03.
Dane techniczne
| Zakres pomiarowy | -30÷60°C punktu rosy |
| Błąd pomiaru temperatury punktu rosy | ± 0,2°C |
| Błąd pomiaru temperatury gazu | ±0,1°Cy |
| Jednostki pomiarowe | °Cdp, °Fdp, %Rh, gm3 , ppm(v),°C,°F, T-Tdp |
| Rozdzielczość | 0,1 lub 0,01 dla °Cdp, °Fdp, %Rh,°C,°F, T-Tdp |
| Wyjście analogowe | dwa kanały 4-20 mA lub 0-20 mA, programowalne |
| Wyjście alarmowe | dwa kanały, przełączne styki przekaźnika, 5 A, 250 V AC / 24 V DC, programowalne |
| Interfejs | RS-232, na życzenie RS-485 |
| Zasilanie standardowe | 85÷264 V AC / 47÷440 Hz, 15 VA |
| Zasilanie niskonapięciowe, opcjonalne | 9÷36 V DC, 15 W |
| Temperatura pracy | -10÷40°C |
| Wymiary (szer. x wys. x gł.) / ciężar | 96 x 96 x 120 mm / 0,77 kg |
| Wymiary okna do zabudowy | 91 x 91 mm |
| Materiał obudowy | aluminium lakierowane na czarno |
| Stopień ochrony | IP41 od strony frontu oraz IP20 od strony zacisków |
| Czujnik temperatury otoczenia | PT100, 1/3 DIN, 4 – przewodowy, TP-361, 3x60mm, 3m przewodu |
| Głowica pomiarowa | |
|---|---|
| Filtr | siatka ze stali kwasoodpornej, membrana PTFE |
| Lustro | miedziane, pokryte złotem |
| Czujnik temperatury lustra | Pt100, 1/3 DIN, 4 – przewodowy |
| Maksymalny przepływ gazu | 10 m/s |
| Maksymalne ciśnienie robocze | 0,1 MPa |
| Przyłącze procesowe | M36 x 1,5 |
| Stopień ochrony | IP65 |
| Wymiary / ciężar | 60 x 60 x 173 mm / 0,52 kg |
| Długość przewodu przyłączeniowego | 3, 5, 7 m |
